580KW汽油机带发直流减速机并机柜电路高压电图远离：由快充器AC220V/DC24V，提供了带发直流减速机管控器所需导出电DC24V。带发直流减速机再启动服务器后由KA5交流活动220V中间商继电导出有一个再启动服务器信息。汽油机带发直流减速机管控器能够 信息电路把带发直流减速机的功率、的电压，率，发动机转速等带发直流减速机的不同的运作信息评议到管控器，由管控器产生控制指令。   当柴油发动机生产发同步三相电机开启后，把电送进按钮柜上方的主母排。操纵器利用模式监视符合需能力开启然油操纵，起步操纵，利用DC24V继电气所在的讯号。生产发同步三相电机操纵器利用直流电压降评估电路，评估到满意漏电漏电万能塑壳断路器开启直流电压降，操纵器利用KA3继电气所在分闸的讯号，合上主按钮断路，漏电漏电万能塑壳断路器分闸后分闸指示器灯亮。当操纵模式要有分闸的是，利用KA6分闸继电气所在分闸的讯号，主按钮漏电漏电万能塑壳断路器分闸，漏电漏电万能塑壳断路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主电开关柜
号码	标题	产品型号尺寸	企业单位	用户	公司
1	萬能式三层架构负荷开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发减速冷水机组冷水机组掌控器	HGM9510	只	2	众智
3	直流变压器电原模组	BAC06A	只	2	众智
4	中型间继电子元件	HH52P    DC24V	只	8	正泰
5	不同规格的中小型里头继电热器	HH52P AC220V	只	2	正泰
6	烧毁器	RT14-20/6A	套	16	正泰
7	数据信号指示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	的接地铜排	TMY-60*6	米	2	国优
13	绝缘性子	圆管，色，M10	只	12	海坦
14	辅料		台	2	国优

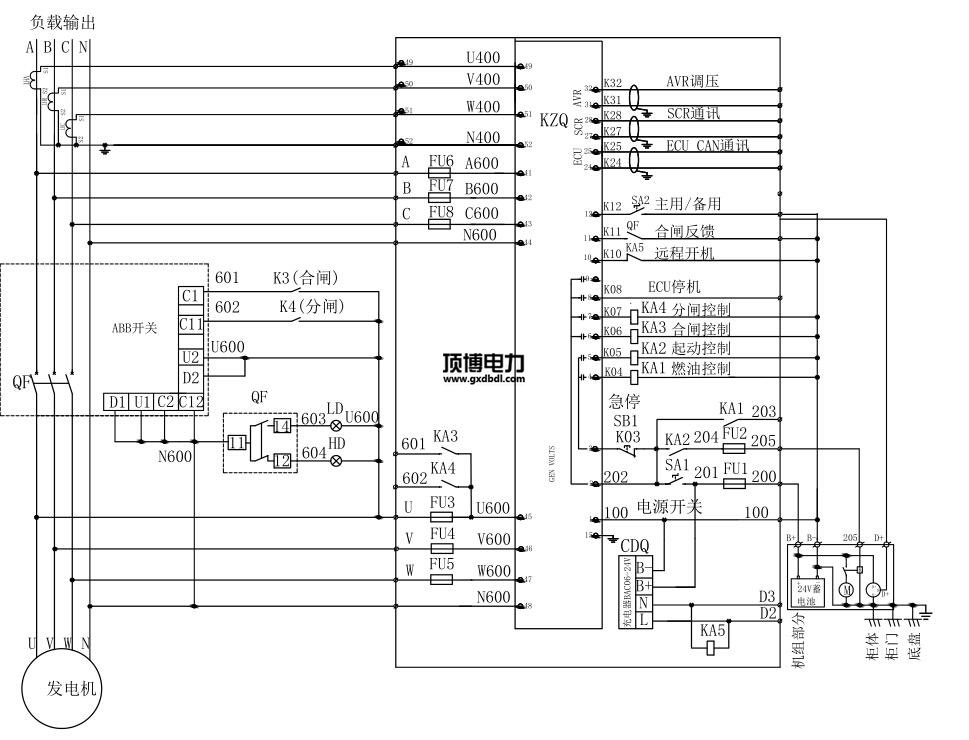

580KW柴油发电机并机柜线路电气图高清
